恒溫箱機械結構部分設計

根據測量水泥水化熱裝置的大小，確定恒溫箱的大 小為 50 cm×40 cm×40 cm，恒溫箱采用空氣循環系統， 利 用 循 環 空 氣 和 溫 控 系 統 使 其 溫 度 保 持 高 度 穩 定 （在±0.02 ℃范圍內波動）。空氣循環流通一方面加快 了加熱冷卻元件的迅速擴散作用，另一方面也解決了單 一溫度測點不能全面反映空間內各點溫度的問題。

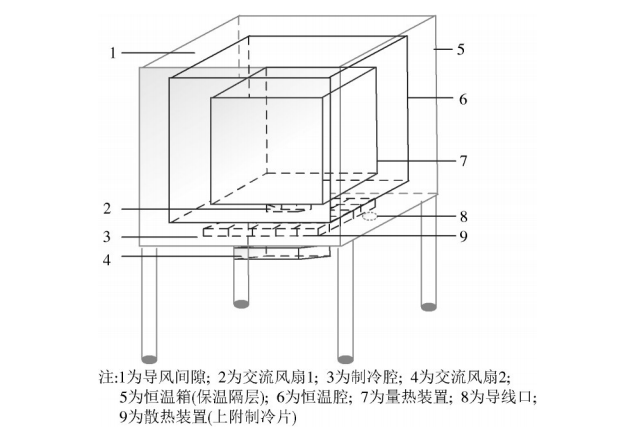

但恒溫箱溫度控制系統不僅要求箱內的溫度保持 一定的穩定度，同時還不允許出現溫度死角和明顯的空 氣流動，使箱內空間保持一定的溫度均勻性，所以要對 恒溫箱的機械結構進行精密設計。為此，本文采用 多層箱式溫度控制系統，其結構如圖 1所示。

整個恒溫箱體外殼用不銹鋼制成，箱內壁是真空絕 熱板，簡稱 VIP 板，內外壁中間用聚氨酯發泡劑填滿，形 成一層 3 cm 厚的隔熱層；箱蓋厚度為 6.5 cm，且在與箱 體接觸的部分安裝密封條。以上旨在減少箱內與外界 環境的熱量交換，減弱外界環境對箱體內部溫度的 影響。

 恒溫箱內部主要分為制冷腔和恒溫腔。

 1）制冷腔部分的主體即為等溫散熱裝置，半導體 制冷元件嵌于其上表面，制冷端朝上，熱端朝下。冷量 由交流風扇 1 吹入恒溫腔；熱量經散熱裝置散失，交流 風扇 2用來加速熱量的散失，有助于溫度的快速穩定。

 2）恒溫腔箱體由鐵皮制成，箱蓋留有 16 個孔用來 放置測量水泥水化熱的攪拌器，箱底則要留有放置交流 風扇 2的孔洞。
